HƯỚNG DẪN LẮP ĐẶT VÀ ĐẤU NỐI CHUÔNG ĐÈN BÁO CHÁY

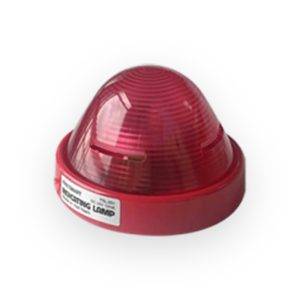

Tên sản phẩm: Chuông đèn báo cháy – MODEL: FSL-001, FSBL-001

Chuông báo cháy FireSmart được sản xuất theo Tiêu chuẩn kỹ thuật TCVN 7568. Sản phẩm hoạt động ổn định trong thời gian dài, lên tới hơn 10 năm. Tài liệu này hướng dẫn đấu chuông báo cháy với dây nguồn (dây tín hiệu) và kết nối với tủ trung tâm báo cháy.

Số điện thoại liên hệ: 0983.016.201

1. Thông số kỹ thuật của Chuông báo cháy FireSmart

FSL-001, FSBL-001 thông báo sự cố cháy bằng tín hiệu âm thanh và ánh sáng.

Có thể lắp thiết bị trong Hộp tổ hợp chuông – đèn – nút nhấn. Thiết bị dùng được với các sản phẩm FireSmart sau:

• Tủ trung tâm báo cháy dòng FSP, FCP;
• Tủ trung tâm báo cháy không dây WCP-1;
• Thiết bị truyền tin báo cháy F-com.

Thiết bị cũng lắp được cùng các thiết bị báo cháy tự động của nhà sản xuất khác phổ biến trên thế giới.

Lắp chuông, đèn báo cháy trên tường hoặc vào vỏ hộp tổ hợp báo cháy. Đèn LED màu đỏ là nguồn sáng, dùng điốt phát quang.

2. Tính năng

• Âm thanh báo động vang xa, âm lượng đúng tiêu chuẩn Việt Nam;
• Tầm nhìn rộng 360 độ;
• Tiêu thụ điện thấp;
• Vỏ nhựa không cháy & tự dập cháy.

3. Hiệu suất

• Đèn báo cháy màu đỏ sáng ở chế độ hoạt động bình thường. Đèn chớp nháy ở chế độ báo động.
• Độ sáng cao: nhìn rõ ánh sáng từ đèn ở khoảng cách 35m.
• Âm lượng đo được 90 dBa ở khoảng cách 1 mét.

4. Thông số kỹ thuật Chuông đèn báo cháy kết hợp

5. Cách lắp đặt đèn báo cháy

Cách 1 — Lắp trực tiếp vào tường

1. Khoan vít nở trực tiếp vào tường. Khoảng cách giữa 2 vít nở từ 45mm-60mm. Vị trí khoan vít cách mặt đất 2500mm.
2. Mở nắp đèn.
3. Gắn đế đèn lên tường và cố định lại bằng vít.
4. Đóng nắp đèn lại.

Cách 2 — Lắp vào vỏ hộp tổ hợp

1. Mở nắp đèn.
2. Dùng vít định vị đế đèn trên vỏ hộp tổ hợp.
3. Đóng nắp đèn lại.

6. Cách đấu nối chuông báo cháy và đèn báo cháy

Đấu 2 dây vào 2 tiếp điểm chuông trong tủ trung tâm.

Khi thông số sản xuất thay đổi, chúng tôi giữ quyền đổi thông số kỹ thuật và thông tin khác trong tài liệu này. Chúng tôi không báo trước.

Chuông là thiết bị phát tín hiệu cảnh báo cháy nghe rõ từ hệ thống báo cháy đến người trong tòa nhà.

Thiết bị báo cháy bằng âm thanh phải đáp ứng các yêu cầu về kiểm tra bằng mắt hoặc đánh giá kỹ thuật. Thiết bị phải qua thử nghiệm mô tả trong Điều 5 và đáp ứng các phép thử ghi trong TCVN 7568 phần 3.

Chuông báo cháy thường được lắp cùng đèn báo cháy và nút ấn báo cháy trong một hộp tổ hợp. Vị trí lắp là hành lang, lối đi, đầu cầu thang… Thiết bị cần được Cục cảnh sát PCCC & CNCH kiểm định chất lượng và dán tem trước khi đưa vào lưu thông trên thị trường. Tham khảo một số loại chuông báo cháy phổ biến tại Việt Nam.

Yêu cầu về âm lượng của chuông báo cháy

• Âm lượng của chuông phải cao hơn áp suất âm thanh của môi trường xung quanh ít nhất 10dBA.
• Lấy kết quả đo trung bình trong 60s. Mức áp suất của môi trường xung quanh không nhỏ hơn 65dBA và không lớn hơn 105dBA.
• Chuông hoặc còi lắp trong phòng ngủ (kèm theo đầu báo) cần đạt âm lượng tối thiểu 75 dBA tại đầu giường, với tất cả các cửa phòng đang đóng.

Cảnh báo cháy bằng đèn hoặc biển báo

Lắp đèn báo cháy hoặc biển báo cháy cùng chuông báo cháy trong các điều kiện sau:

• Nơi có tiếng ồn xung quanh vượt quá 95 dBA;
• Nơi có người thường dùng thiết bị bảo vệ thính giác;
• Nơi người điếc thường ở;
• Môi trường hạn chế âm thanh cảnh báo, ví dụ phòng mổ, phòng họp đặc biệt,…

Chuông cứu hỏa: lịch sử và ứng dụng

Chuông cứu hỏa cảnh báo mọi người khi có hỏa hoạn. Con người dùng thiết bị đơn giản mà hiệu quả này qua nhiều thế kỷ để bảo vệ người và tài sản.

• La Mã cổ đại: Chuông cứu hỏa sớm nhất được biết đến làm bằng đồng, đặt ở trung tâm thành phố. Một “người canh gác” rung chuông khi phát hiện đám cháy.
• Thời Trung cổ: Chuông làm bằng sắt, đặt trong nhà thờ và các tòa nhà công cộng. Người ta rung chuông bằng tay.
• Cách mạng Công nghiệp: Động cơ hơi nước giúp rung chuông tự động. Chuông được đặt ở nơi xa hơn như nhà máy và nhà kho, nơi công nhân nghe thấy.
• Hiện đại: Chuông làm bằng đồng thau hoặc kim loại không bị ăn mòn khác và chạy bằng điện. Chuông thường đặt ở trạm cứu hỏa hoặc tòa thị chính, nối với hệ thống báo động trung tâm. Tín hiệu từ đầu báo khói hoặc thiết bị phát hiện cháy khác kích hoạt chuông.

Chuông được thiết kế to để người ở khu vực lân cận nghe rõ. Chuông chạy liên tục vài phút, để mọi người có đủ thời gian sơ tán tòa nhà hoặc hành động phù hợp khác.

Chuông báo cháy còn có các cách dùng sau:

• Dùng cùng các thiết bị phòng cháy chữa cháy khác, như vòi phun nước. Chuông và thiết bị cùng kích hoạt khi phát hiện cháy, giúp phản ứng nhanh và phối hợp, giảm thiệt hại do hỏa hoạn.
• Dùng trong diễn tập chữa cháy và các bài tập chuẩn bị cho trường hợp khẩn cấp. Mọi người làm quen với âm thanh báo cháy và thực hành quy trình sơ tán. Việc này giúp giảm nguy cơ bị thương hoặc tử vong khi có hỏa hoạn thật.
• Dùng ngoài trời và trong môi trường công nghiệp như nhà máy, hầm mỏ và giàn khoan dầu, để báo hiệu sơ tán khẩn cấp.
• Kết hợp công nghệ mới như hệ thống thông tin liên lạc không dây. Chuông cũng tích hợp được với thiết bị nhà thông minh, như camera an ninh và hệ thống tự động hóa gia đình. Các thiết bị này cung cấp thêm thông tin về vị trí và mức độ nghiêm trọng của đám cháy.

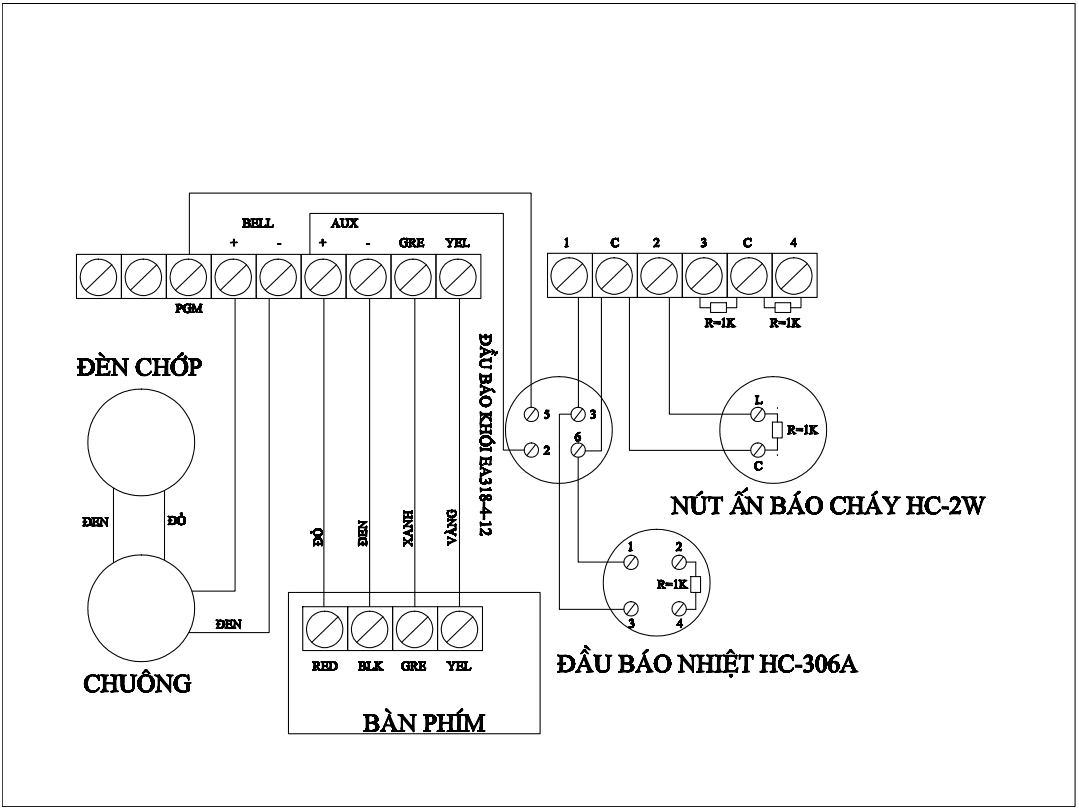

sơ đồ đấu dây chuông báo cháy và đèn chớp báo cháy

Một số câu hỏi thường gặp về Chuông báo cháy: Đọc thêm tại đây

Video thử nghiệm, kiểm tra chuông báo cháy tại vị trí lắp đặt:
