FCP là dòng tủ báo cháy theo vùng, sản xuất tại Việt Nam, gồm FCP-2C, 4C, 5C, 8C (2, 4, 5 và 8 kênh).
Mỗi kênh đấu tối đa 32 đầu báo. Tủ tích hợp nguồn 220V AC sang 24V DC và ắc quy dự phòng.
Kết hợp thiết bị truyền tin FCOM-1 để tự động truyền tin báo cháy đến Cảnh sát PCCC & CNCH.

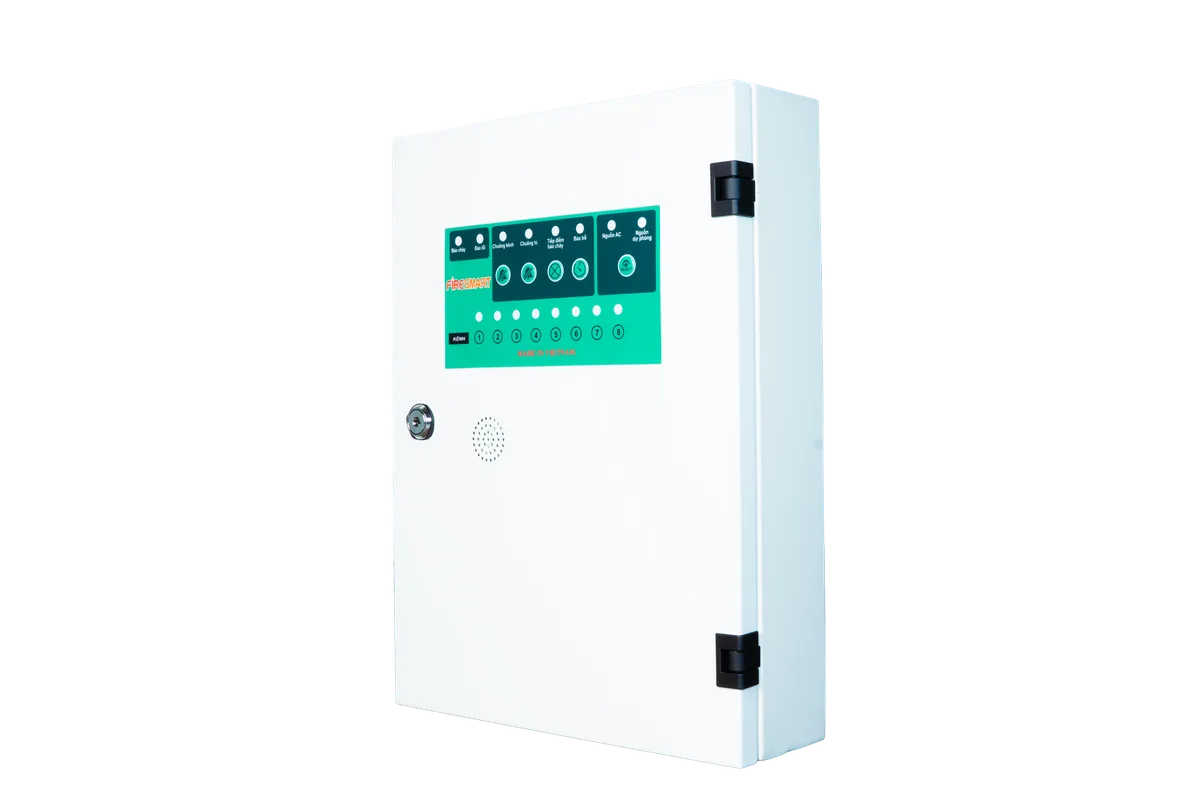

Dòng tủ trung tâm FCP là tủ báo cháy theo vùng, được sản xuất tại Việt Nam. Tủ có cấu trúc mạch đơn giản, dễ lắp đặt. Tủ tương thích với nhiều loại đầu báo cháy của nhiều thương hiệu khác nhau.
Tủ FCP tích hợp bộ chuyển đổi nguồn từ 220V AC sang 24V DC và nguồn ắc quy dự phòng. Tủ có các ngõ ra tiếp điểm không điện áp, kích hoạt cho các thiết bị báo động. Tủ cũng có các ngõ ra có điện áp giám sát đường dây.
Các chức năng của tủ trung tâm: tuỳ chỉnh giám sát ngắn mạch; báo trễ; bật/tắt chuông báo động; reset tủ trung tâm.
Tủ FCP-2C, 4C, 5C, 8C có số kênh (vùng) tương ứng là 2, 4, 5 & 8 kênh. Tủ dùng đèn LED để hiển thị trạng thái khi có sự cố.
Tủ FCP lắp được với tất cả các loại đầu báo khói, nhiệt thông thường đang phổ biến tại Việt Nam. Tủ cũng dùng được với đầu báo gas, đầu báo khí CO, đầu báo lửa và đầu báo beam.
Khi kết hợp thiết bị truyền tin FCOM-1, trung tâm báo cháy tự động này truyền tin báo cháy đến đơn vị Cảnh sát PCCC & CNCH theo TCVN 7568-14:2025.
Kích thước tủ trung tâm báo cháy 2 kênh, 4 kênh, 5 kênh và 8 kênh
ĐẶC TÍNH
Tuân thủ ISO 7240, TCVN 7568, TCVN 7568-14:2025;
Tối đa 32 đầu báo trên mỗi kênh (vùng);
2 ngõ ra điều khiển, có thể mở rộng lên đến 8 ngõ ra;
Chức năng bật/tắt giám sát đường dây;
Chức năng báo trễ 20s cho đầu báo (giảm cảnh báo giả);
Tích hợp sẵn nguồn dự phòng;
Ngôn ngữ Tiếng Việt dễ sử dụng.
THÔNG SỐ KỸ THUẬT
Thông số
Giá trị
Model
FCP-2C / FCP-4C / FCP-5C / FCP-8C
Số kênh (vùng)
2 / 4 / 5 / 8
Điện áp hoạt động
220VAC / 50–60Hz
Dòng tĩnh
130 mA
Dòng khi báo động
190 mA
Số đầu báo tối đa mỗi kênh
32
Kết nối
Dây tín hiệu 1.0–2.5 mm
Ngõ ra điều khiển
2 (mở rộng tới 8)
Tiếp điểm ngõ ra
Báo cháy & báo lỗi 30VDC/0,5A hoặc 250VAC/0,5A (NO/NC)
Ngõ ra có điện áp
24VDC
Độ ẩm
95% không ngưng tụ
Nhiệt độ hoạt động
-5°C đến 50°C
Nhiệt độ lưu kho
-20°C đến 60°C
Màu sắc & vật liệu
Trắng – Tôn 1 mm
Trọng lượng
4 Kg
Kích thước
280(D) x 80(R) x 380(C) mm
Môi trường sử dụng
Trong nhà
Một số chi tiết về Tủ trung tâm báo cháy kênh/vùng dòng FCP
Đèn LED hiển thị 3 màu, tương ứng 3 trạng thái: CHÁY (màu đỏ), LỖI (màu vàng), XANH (trạng thái hoạt động bình thường).
Giao diện điều khiển trên tủ báo cháy kênh FireSmart
Tủ trung tâm báo cháy thông thường FCP 2 zone, 4 zone, 5 zone, 8 zone có các đèn LED báo trạng thái của hệ thống:
01 led báo cháy
01 led báo lỗi
01 led báo ngắt chuông kênh
01 led báo chuông tủ
01 led báo cho phép ngắt tiếp điểm relay báo cháy.
01 led báo cho phép tắt chức năng báo trễ (tắt chức năng kiểm tra lại báo cháy ở zone)
01 led báo nguồn AC (trạng thái bình thường đèn sáng xanh)
01 led báo nguồn DC (trạng thái bình thường đèn sáng xanh)
CÁC PHÍM CHỨC NĂNG TRÊN MẶT TỦ
Phím
Tác dụng
CHUÔNG KÊNH
Tắt hoặc mở chuông trên kênh (chuông ngoài tủ) khi có tín hiệu cháy
CHUÔNG TỦ
Tắt chuông trong tủ (khi có tín hiệu cháy hoặc lỗi)
TIẾP ĐIỂM BÁO CHÁY
Cho phép tiếp điểm NO-NC của relay báo cháy hoạt động hoặc không.
BÁO TRỄ
Bật tắt chức năng kiểm tra lại zone báo cháy trước khi chốt trạng thái báo cháy hiển thị trên tủ.
RESET
Khởi động lại thiết bị
ĐÈN TRẠNG THÁI CỦA TỦ TRUNG TÂM BÁO CHÁY
Đèn BÁO CHÁY sáng đỏ khi có tín hiệu cháy.
Đèn BÁO LỖI sáng vàng khi có các lỗi như: mất nguồn AC, mất nguồn DC, mất thiết bị, mất trở đầu cuối, hoặc chập zone đầu báo.
Đèn CHUÔNG KÊNH, CHUÔNG TỦ, TIẾP ĐIỂM BÁO CHÁY, BÁO TRỄ sáng vàng khi người dùng kích hoạt nút bấm tương ứng. Khi các đèn này báo vàng, tủ tắt các chức năng tương ứng. Các chức năng gồm: cấp đầu ra chuông kênh, chuông tủ, tiếp điểm NO-NC của relay báo cháy, chức năng kiểm tra lại lần 2 khi có kênh báo cháy.
Đèn NGUỒN AC, NGUỒN DC sáng màu xanh nếu tủ đã được cấp điện 220v, nguồn DC. Nếu chưa được cấp nguồn, đèn sáng vàng và đèn BÁO LỖI cũng sáng vàng.
Đèn báo ở từng kênh sáng đỏ hoặc vàng khi có lỗi hoặc cháy ở kênh đó.
SƠ ĐỒ ĐẤU NỐI VỚI DÂY DẪN TÍN HIỆU VÀ DÂY NGUỒN
– Đấu nối nguồn Adapter, Ắc quy:
Với Adapter, cấp nguồn 220v AC vào 2 chân L và N cho bộ chuyển đổi nguồn. Các nguồn điện từ adapter và pin hoặc acquy đã được đấu nối sẵn bên trong tủ. Người dùng bật 02 công tắc tương ứng để cho phép nguồn điện cấp vào board mạch của tủ.
– Đấu nối đầu báo, nút nhấn cho các kênh: (n là số thứ tự kênh)
– Đấu nối các thiết bị ngoại vi. Tủ trung tâm FCP 2C, 4C, 8C cung cấp cho người dùng:
01 tiếp điểm NO-NC báo cháy, dòng cho phép 500mA.
01 tiếp điểm NO-NC báo lỗi, dòng cho phép 500mA.
01 đầu ra ĐÈN: ở trạng thái bình thường cấp ra 24V. Khi có cảnh báo cháy, đầu ra dao động với tần số 1hz, dòng cho phép 500mA.
01 đầu ra CHUÔNG: ở trạng thái bình thường không xuất ra điện. Khi có cảnh báo cháy, đầu ra xuất ra 24V, dòng cho phép 500mA.
01 đầu ra BEAM: cấp ra 24V có reset cùng tủ, dòng cho phép 500mA.
01 đầu ra 24V liên tục, dòng cho phép 500mA.
VỊ TRÍ VÀ CHỨC NĂNG CỦA CÁC CẦU CHÌ AN TOÀN
KẾT NỐI VỚI CÁC KÊNH BÁO CHÁY BẰNG DÂY DẪN TÍN HIỆU
Trên board kênh, số thứ tự từ 1 đến 8 tương ứng với 1 switch 8bit. Gạt switch tương ứng lên thì kênh đấu với trở đầu cuối trên board, và tủ không báo lỗi thiếu trở cuối kênh ở kênh đó. Switch short gạt lên thì chập kênh sẽ báo cháy. Gạt xuống thì chập kênh sẽ báo lỗi.
Board mạch và cách đấu dây trong tủ trung tâm báo cháy 4 kênh
1️⃣ Tủ báo cháy FCP 2 kênh có mở rộng được thành 4 hay 5 kênh không?
Không. Đây là dòng tủ tiết kiệm chi phí, nên không có tính năng mở rộng số kênh. Cần xem xét nhu cầu hiện tại và tương lai để chọn số kênh phù hợp. Lưu ý, luôn cần có kênh dự phòng.
2️⃣ Tủ báo cháy FireSmart có lắp chung được với đầu báo của hãng khác không?
Có. Nhiều kỹ sư dùng tủ báo cháy kênh vùng FireSmart làm trung tâm, lắp cùng đầu báo và chuông đèn của các hãng phổ biến như Hochiki, Notifier, Horing, ChungMei.
Lưu ý, trường hợp này cần dùng điện trở cuối kênh có thông số phù hợp.
3️⃣ Mỗi tủ báo cháy kết nối tối đa được bao nhiêu bộ chuông và đèn báo cháy?
Về mặt kỹ thuật, cần dựa vào dòng điện tiêu thụ của từng thiết bị để tính số lượng tối đa. Ví dụ: một relay điều khiển ngõ ra báo cháy trên Tủ trung tâm báo cháy 5 kênh do FireSmart sản xuất có tổng dòng điện là 1A.
Một chuông báo cháy tích hợp đèn chớp tiêu thụ khoảng 30 mA ở trạng thái báo cháy. Như vậy có thể dùng đồng thời khoảng hơn 33 chuông.
4️⃣ Làm thế nào để phân chia các tầng hoặc khu vực trong tòa nhà thành từng zone trên tủ báo cháy?
Trên tủ báo cháy quy ước (conventional), việc chia zone dựa trên cách đấu nối thiết bị báo cháy vào các kênh (zone input) riêng. Thiết bị gồm đầu báo khói, đầu báo nhiệt, nút nhấn khẩn. Mỗi zone thường giám sát một tầng hoặc một khu vực, giúp nhanh chóng xác định vị trí cháy. Khi bất kỳ thiết bị nào trong zone báo cháy, tủ hiển thị tín hiệu tương ứng để người vận hành phản ứng kịp thời.
Khi thiết kế, cần tính đủ số zone cho quy mô tòa nhà. Tránh gộp quá nhiều khu vực vào cùng một zone. Sơ đồ phải thể hiện rõ cách bố trí đầu báo, nút nhấn, chuông/bell… cùng thuộc một đường dây zone.
Khi thi công, đấu nối mỗi zone theo mạch riêng (zone +, zone –), tuân thủ các quy định về hở mạch, ngắn mạch.
Cuối cùng, kiểm tra và nghiệm thu bằng cách kích hoạt thử từng thiết bị để bảo đảm tủ hiển thị đúng zone. Lưu lại hồ sơ, sơ đồ bố trí, nhật ký kiểm tra. Tuân thủ các tiêu chuẩn như TCVN 7568-14:2025, TCVN 3890 hay các quy định khác của cơ quan quản lý nhà nước. Cách chia hợp lý giúp định vị đám cháy nhanh, hỗ trợ sơ tán và chữa cháy hiệu quả.
5️⃣ Khi một zone báo cháy thì chuông ở các zone khác có kêu không?
Trong hầu hết hệ báo cháy quy ước (conventional), khi một zone báo cháy, tủ trung tâm kích hoạt toàn bộ các thiết bị cảnh báo chung. Thiết bị trên toàn hệ thống gồm chuông, còi, đèn chớp.
Nói cách khác, dù cháy xuất phát từ bất kỳ zone nào, toàn bộ loa báo cháy/chuông báo cháy trong tòa nhà đều kêu. Tiếng kêu khẩn cấp thông báo cho mọi người. Điều này giúp di tản và xử lý cháy kịp thời hơn, thay vì chỉ cảnh báo cục bộ ở mỗi zone.
Tuy nhiên, một số thiết kế đặc thù hoặc tủ có chức năng mở rộng cho phép “kêu chuông theo zone” (chỉ kích hoạt cục bộ ở khu vực đó). Đa số hệ thống conventional phổ biến tại Việt Nam vẫn kích hoạt chuông đồng loạt trên tất cả zone khi xảy ra cháy.
6️⃣ Nên chọn tủ FCP mấy kênh cho công trình của tôi?
Mỗi kênh nên giám sát một tầng hoặc một khu vực và đấu tối đa 32 đầu báo. Chọn số kênh theo số tầng/khu vực cần định vị và chừa kênh dự phòng. Nếu cần hơn 8 kênh, dùng dòng FSP (10–40 kênh).
7️⃣ Tủ FCP khác tủ FSP thế nào?
FCP 2–8 kênh, mạch đơn giản, phù hợp công trình nhỏ–vừa. FSP 10–40 kênh, có màn hình LCD tiếng Việt, nhớ 8.000 sự kiện và lập trình cause & effect, phù hợp công trình vừa–lớn.
8️⃣ Tủ FCP có tự truyền tin báo cháy về Cảnh sát PCCC không?
Bản thân tủ FCP không tự truyền tin. Để tự động truyền tin và gọi báo tới lực lượng PCCC, kết hợp thiết bị truyền tin FCOM-1 qua ngõ ra NO/NC của tủ.
