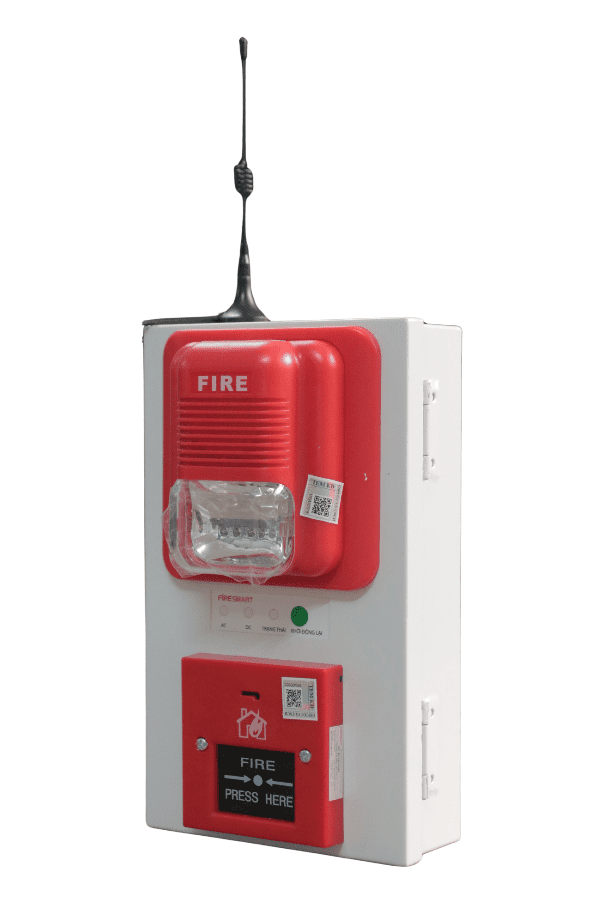

Hộp tổ hợp Chuông báo cháy – còi đèn báo cháy – nút nhấn khẩn FSMBL-001

Mô tả

FSMBL-001 là hộp tổ hợp báo cháy dùng cho hệ báo cháy địa chỉ không dây, gồm nút ấn, còi và đèn kết hợp. Hộp thu tín hiệu từ đầu báo khói, đầu báo nhiệt và module giám sát. Sau đó hộp truyền tín hiệu về Tủ trung tâm báo cháy WCP-1. FSMBL-001 cũng hoạt động độc lập khi Tủ trung tâm ngừng hoạt động.

Trong hệ báo cháy không dây FireSmart, các thiết bị hoạt động ngang hàng theo mạng tự định tuyến, không thiết bị nào quản lý thiết bị nào. Toàn mạng kết nối tối đa 160 thiết bị địa chỉ. Khi nhận tín hiệu từ cảm biến, hộp tự kích hoạt còi đèn. Hộp cũng truyền tiếp tín hiệu đến các hộp khác để gửi về tủ trung tâm.

Một thiết bị cầm tay cài đặt địa chỉ cho từng hộp. Các hộp kết nối với nhau bằng sóng vô tuyến, khoảng cách kết nối tối đa 30m. Trong tủ tổ hợp không dây có bộ chuyển đổi nguồn và ắcquy dự phòng 24VDC. Ắcquy cho phép hoạt động tối thiểu 24 giờ khi mất nguồn điện AC.

Hộp tổ hợp báo cháy FireSmart được nghiên cứu và sản xuất tại Việt Nam. Cục Cảnh sát PCCC và CNCH đã cấp giấy phép lưu thông phương tiện PCCC theo Nghị định 105/2025/NĐ-CP. Chỉ tiêu kỹ thuật đáp ứng TCVN 7568, TCVN 7568-14:2025 và TCVN 3890. Thiết bị cũng đáp ứng tiêu chuẩn Châu Âu BS EN54-2, EN54-3 và EN54-11.

Sau khi kết nối với tủ trung tâm báo cháy không dây WCP1, bạn cài địa chỉ và lập trình phương thức cảnh báo dễ dàng. Hộp cũng lắp độc lập được, không cần tủ trung tâm. Khi đó hộp kết nối trực tiếp đến các đầu báo khói và đầu báo nhiệt không dây. Hộp tích hợp sẵn chuông báo cháy có âm lượng đạt 90 dB (ở cự ly dưới 2 m).

Hộp tổ hợp báo cháy FSMBL-001 khác gì “vỏ tổ hợp” thông thường?

“Vỏ tổ hợp chuông đèn nút” trên thị trường thường chỉ là hộp tôn rỗng. Khách tự lắp chuông, đèn và nút nhấn rời vào đó. FSMBL-001 là thiết bị báo cháy không dây địa chỉ hoàn chỉnh. Hộp đã tích hợp còi đèn kết hợp, nút nhấn khẩn phục hồi bằng tay, bộ nguồn 220V sang 24V và pin dự phòng.

FSMBL-001 và FSMBL-002 — chọn loại nào?

• FSMBL-001: dùng cho hệ báo cháy không dây địa chỉ. Hộp báo trạng thái về tủ trung tâm WCP-1 và liên động cả cụm thiết bị.
• FSMBL-002: dùng cho hệ báo cháy độc lập hoặc cục bộ, không cần tủ trung tâm.

Cả hai đều tiếp tục hoạt động độc lập khi tủ trung tâm ngừng làm việc.

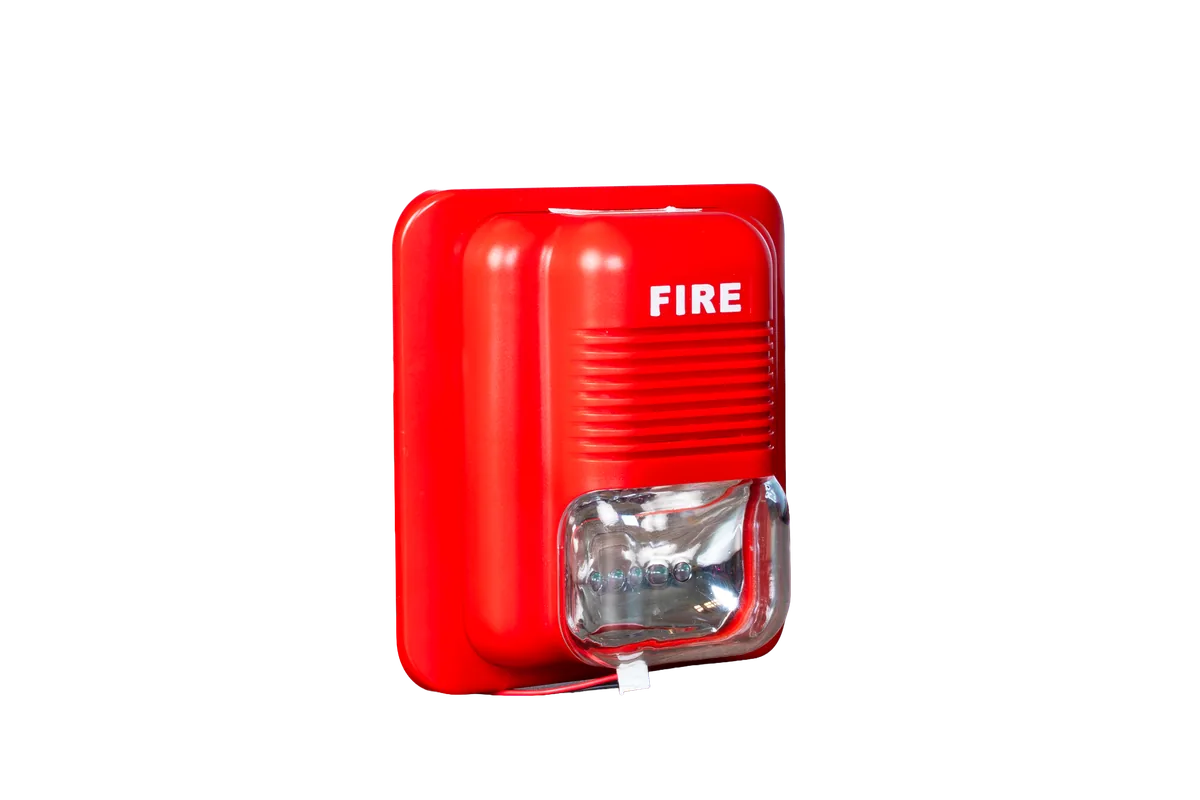

Chuông báo cháy

Chuông báo cháy phát tín hiệu cảnh báo bằng âm thanh từ hệ thống báo cháy đến người trong tòa nhà. Thân chuông làm bằng kim loại, đường kính thường từ 4 đến 6 inch. Chuông có nguồn vận hành riêng 220V AC hoặc dùng nguồn 24V DC. Một nguồn bên ngoài kích hoạt chuông qua một mạch điện, thường là từ một hệ thống báo cháy.

Chuông báo cháy thuộc danh mục cần giấy phép lưu thông theo Nghị định 105/2025/NĐ-CP trước khi ra thị trường. Quy chuẩn 03:2023 về phương tiện PCCC yêu cầu chuông đáp ứng TCVN 7568-3:2015. Âm lượng chuông phải vượt mức áp suất âm của môi trường ít nhất 10dBA, tính trung bình trong 60 s. Mức áp suất âm của môi trường không nhỏ hơn 65dBA và không lớn hơn 105 dBA.

Chuông báo cháy cần phải lắp đặt ở đâu?

Chuông lắp được trên trần hoặc tường nhà. Không có quy định về vị trí cụ thể hay cao độ lắp đặt. Theo TCVN 7568-14:2025, lắp chuông sao cho:

• Tín hiệu báo động phân bố đồng thời trong khoang cháy / nhà và công trình;
• Tín hiệu báo động nghe thấy rõ ở tất cả các địa điểm trong khoang cháy/ nhà và công trình.

Đèn báo cháy

Đèn báo cháy là thành phần không thể thiếu của hệ thống báo động cháy. Đèn cảnh báo lửa hoặc khói bằng tín hiệu ánh sáng. Đèn thường dùng kết hợp với chuông báo cháy hoặc hệ thống âm thanh. Đèn đặc biệt cần ở nơi ồn, nơi âm thanh khó nghe và khu vực dành cho người khiếm thính.

Đèn nhấp nháy ánh sáng mạnh khi hệ thống phát hiện khói, lửa hoặc nhiệt độ tăng đột ngột. Ánh sáng thu hút sự chú ý và hướng dẫn mọi người thoát ra khỏi khu vực nguy hiểm.

Vị trí cần phải lắp đặt đèn báo cháy

• Hành lang, lối ra thoát nạn;
• Nơi người khiếm thính thường ở;
• Nơi có tiếng ồn xung quanh vượt quá 95dBA;
• Khu vực yêu cầu hạn chế về âm thanh (ví dụ khu vực phòng mổ trong bệnh viện).

Đèn báo cháy cần đảm bảo các yêu cầu sau

• Lắp trên trần hoặc tường với số lượng thích hợp, để nhìn thấy ở tất cả các vị trí trong khu vực quy định tại Điều 9.2.1;
• Khi lắp trên tường, chiều cao tối thiểu từ chân tường đến đèn là 2,0 m;
• Tín hiệu ánh sáng đồng bộ khi lóe sáng;
• Sự cố của thiết bị cảnh báo bằng ánh sáng ở một khu vực không ảnh hưởng đến các thiết bị ở khu vực khác.

Nên chọn báo cháy không dây hay có dây?

Tham khảo thêm hướng dẫn hệ báo cháy không dây địa chỉ FireSmart.

ĐẶC TÍNH

• Tuân thủ theo ISO 7240, TCVN 7568, TCVN 3890 và TCVN 7568-14:2025;
• Kết nối tối đa 160 thiết bị địa chỉ trong một mạng báo cháy không dây;
• Các thiết bị hoạt động ngang hàng theo mạng tự định tuyến, không thiết bị nào quản lý thiết bị nào;
• Mỗi thiết bị đồng thời là bộ tiếp sóng, giúp mở rộng vùng phủ;
• Khôi phục trạng thái (reset) ngay trên tổ hợp;
• Sử dụng công nghệ kết nối không dây bằng sóng vô tuyến ở tần số 444,4 MHz;
• 01 ngõ ra điều khiển;
• Tích hợp sẵn Pin dự phòng.

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 220VAC/50-60Hz
• Nguồn dự phòng: 24VDC 3Ah
• Dòng chờ: 0.1 mA
• Kết nối: Sóng vô tuyến công suất thấp
• Độ ẩm: 95% không ngưng tụ
• Nhiệt độ hoạt động: -5°C đến 50°C
• Lưu kho: -20°C đến 60°C
• Nút nhấn Đỏ – Nhựa ABS, Có thể phục hồi bằng tay
• Còi đèn kết hợp Âm thanh: 90dB (<2m), ánh sáng: 15Cd (chu kỳ 0.5s)
• Số thiết bị tối đa trong một mạng: 160 (địa chỉ, không dây)
• Cấp bảo vệ: IP43
• Dòng báo động: 30 mA
• Thời gian pin dự phòng: tối thiểu 24 giờ
• Bảo hành: 12 tháng
• Tiếp điểm đầu ra 24VDC 1A, NO/NC
• Màu sắc: Trắng
• Vật liệu: Tôn 1.2mm
• Trọng lượng: 3.5Kg (bao gồm Pin)
• Kích thước: 260mm(D) x 65mm(R) x 370mm(C)

Nút nhấn báo cháy khẩn cấp FSM-001

Nút nhấn báo cháy còn gọi là điểm báo động bằng tay (manual call point) hoặc nút ấn báo cháy. Thiết bị này cho phép mọi người nhanh chóng báo có cháy trong tòa nhà hoặc khu vực. Nút thường lắp ở vị trí dễ tiếp cận: lối đi, cầu thang hoặc gần các lối ra vào chính.

Người phát hiện cháy hoặc khói ấn vào nút. Nút kích hoạt hệ thống báo cháy và gửi tín hiệu đến bảng điều khiển trung tâm. Chuông báo cháy hoặc hệ thống cảnh báo sau đó báo cho mọi người trong tòa nhà để sơ tán an toàn.

TCVN 7568 phần 14 quy định lắp đặt nút nhấn báo cháy như sau

• 6.9.1: Lắp một hộp nút ấn báo cháy theo TCVN 7568-11 (ISO 7240-11). Đặt hộp ở vị trí nhìn thấy rõ, tiếp cận dễ dàng, liền kề mỗi lối ra từ mỗi sàn của tòa nhà.
• 6.9.2: Hộp lắp bên ngoài cửa ra có thể kết nối với vùng phát hiện gắn liền với sân của tòa nhà.
• 6.9.3: Quãng đường di chuyển lớn nhất tới bất cứ hộp nút ấn nào không vượt quá 45 m. Vượt 45 m thì lắp thêm một hộp bổ sung, và không cần áp dụng yêu cầu vị trí trong 6.9.1.
• 6.9.4: Lắp hộp ở chiều cao (1,4 ± 0,2) m tính từ mặt đường đi lại. Chừa không gian trống dạng nửa đường tròn bán kính 0,6m quanh mặt trước hộp.

	Model:	FSBL-001
		DC 24V, 13.5mA
	Tần số âm thanh	90 dB (ở khoảng cách 1m)
	Giới hạn nhiệt độ	-10°C – 80°C
	Chất liệu	Nhựa chống cháy
	Màu sắc	7.1R3.6/12.8
	Trọng lượng	75g
	Model	FSM-001
		DC 24V, 0.2A, Sử dụng trong nhà
	Giới hạn nhiệt độ	-10°C – 80°C
	Màu sắc	Đỏ
	Chất liệu	Nhựa chống cháy
	Trọng lượng	150g

CÁC THIẾT BỊ BÁO CHÁY TƯƠNG THÍCH KHI LẮP ĐẶT

• Tủ trung tâm báo cháy không dây WCP-1
• Đầu báo khói không dây WSD-1
• Đầu báo nhiệt không dây WHD-1
• Hộp tổ hợp chuông đèn – nút nhấn không dây FSMBL-1
• Nút nhấn khẩn cấp không dây MCP-K
• Module định địa chỉ cho đầu báo thường WMB-1
• Module giám sát địa chỉ không dây WMB
• Module giám sát và điều khiển WMB-2
• Thiết bị truyền tin báo sự cố F-com

Tài liệu hướng dẫn lắp đặt hộp tổ hợp

Tải datasheet FSMBL-001 (PDF)

• Hướng dẫn lắp đặt và cài đặt hệ thống báo cháy không dây
• Hướng dẫn lắp đặt và đấu nối chuông đèn báo cháy FireSmart

Cài đặt địa chỉ và mở rộng vùng phủ sóng

Mỗi tổ hợp và thiết bị trong hệ báo cháy không dây FireSmart đồng thời là bộ tiếp sóng định tuyến tín hiệu. Địa chỉ và phương thức cảnh báo được cài đặt trực tiếp trên tủ trung tâm WCP-1 hoặc bằng thiết bị cầm tay. Với công trình lớn hoặc nơi có nhiều vật cản, bổ sung module tiếp sóng WBM-2 để mở rộng vùng phủ sóng vô tuyến 444,4 MHz.

Câu hỏi thường gặp về hộp tổ hợp chuông – đèn – nút nhấn báo cháy FSMBL-001

1️⃣ Hộp tổ hợp chuông – đèn – nút nhấn báo cháy là gì, khác gì vỏ tổ hợp rỗng?

Là thiết bị tích hợp ba chức năng trong một vỏ: chuông hoặc còi báo động, đèn chớp cảnh báo và nút nhấn báo cháy khẩn cấp. Vỏ tổ hợp ngoài thị trường thường chỉ là hộp tôn rỗng để tự lắp thiết bị rời.

FSMBL-001 là thiết bị không dây địa chỉ hoàn chỉnh. Hộp tích hợp sẵn còi đèn, nút nhấn, bộ nguồn 220V sang 24V và pin dự phòng chạy tối thiểu 24 giờ. Hộp thu tín hiệu từ đầu báo khói, đầu báo nhiệt và truyền về tủ trung tâm WCP-1. Hộp có giấy phép lưu thông theo Nghị định 105/2025/NĐ-CP.

2️⃣ FSMBL-001 và FSMBL-002 khác nhau thế nào?

FSMBL-001 dùng cho hệ báo cháy không dây địa chỉ. Hộp báo trạng thái về tủ trung tâm WCP-1 và liên động cả cụm. FSMBL-002 dùng cho hệ báo cháy độc lập hoặc cục bộ, không cần tủ trung tâm. Cả hai đều chạy độc lập khi tủ trung tâm ngừng hoạt động.

3️⃣ Chuông báo cháy phải kêu to bao nhiêu dB mới đạt chuẩn?

Theo TCVN 7568-3:2015, âm lượng chuông phải vượt mức ồn môi trường ít nhất 10 dBA, với nền không nhỏ hơn 65 dBA và không lớn hơn 105 dBA. Chuông dùng để đánh thức người đang ngủ phải đạt tối thiểu 75 dBA tại đầu giường khi đóng kín cửa. Còi đèn của FSMBL-001 đạt 90 dB ở cự ly dưới 2 m.

4️⃣ Khi nào bắt buộc phải lắp đèn báo cháy (đèn chớp)?

Lắp đèn báo cháy ở hành lang, lối thoát nạn và nơi người khiếm thính thường ở. Lắp thêm ở khu vực có tiếng ồn nền vượt 95 dBA và khu vực hạn chế âm thanh như phòng mổ bệnh viện. Khi lắp trên tường, chiều cao tối thiểu từ chân tường tới đèn là 2,0 m.

5️⃣ Nút nhấn báo cháy khẩn cấp lắp ở đâu, cao bao nhiêu, dùng lại được không?

Theo TCVN 7568-14:2025, mỗi lối ra ở mỗi tầng phải có một hộp nút ấn báo cháy đặt nơi dễ thấy, dễ tiếp cận. Quãng đường di chuyển tới nút ấn gần nhất không quá 45 m. Nút ấn lắp ở độ cao 1,4 ± 0,2 m so với mặt sàn. Phía trước nút chừa khoảng trống nửa đường tròn bán kính 0,6 m.

Có. Nút nhấn của FSMBL-001 là loại phục hồi bằng tay, không phải kính vỡ. Sau khi ấn, gạt nút về trạng thái ban đầu để dùng lại, không tốn chi phí thay thế.

6️⃣ Hệ báo cháy không dây dùng FSMBL-001 kết nối tối đa bao nhiêu thiết bị?

Trong hệ báo cháy không dây FireSmart dùng cùng tủ trung tâm WCP-1, các thiết bị hoạt động ngang hàng theo mạng tự định tuyến. Không thiết bị nào quản lý thiết bị nào. Toàn mạng kết nối tối đa 160 thiết bị địa chỉ.

Mỗi thiết bị đồng thời là bộ tiếp sóng giúp mở rộng vùng phủ. Khoảng cách kết nối không dây 444,4 MHz tối đa 30 m giữa các thiết bị, kể cả khi truyền qua vật cản như tường xây và sàn bê tông.

7️⃣ Mất điện thì hộp tổ hợp có còn báo cháy không?

Còn. Hộp tích hợp pin dự phòng 24VDC, cho phép hoạt động tối thiểu 24 giờ khi mất nguồn điện AC. Thiết bị vẫn chạy độc lập ngay cả khi tủ trung tâm ngừng hoạt động.

8️⃣ FSMBL-001 đạt tiêu chuẩn và giấy phép gì?

Cục Cảnh sát PCCC và CNCH đã cấp giấy phép lưu thông phương tiện PCCC theo Nghị định 105/2025/NĐ-CP cho thiết bị. Thiết bị đáp ứng TCVN 7568, TCVN 7568-14:2025, TCVN 3890 và tiêu chuẩn châu Âu EN54-2, EN54-3, EN54-11.

9️⃣ Nên chọn báo cháy không dây (FSMBL-001) hay có dây?

Không dây địa chỉ phù hợp công trình cải tạo, di tích, nhà đang hoàn thiện và chuỗi công trình phân tán. Hệ này không phải đục tường, đi dây, nên tiết kiệm nhân công. Có dây kênh vùng phù hợp công trình mới đã có sẵn hạ tầng dây. FireSmart cung cấp cả hai để tư vấn theo hiện trạng.

🔟 Giá FSMBL-001 bao nhiêu, mua ở đâu?

Giá niêm yết trên firesmart.vn là 1.540.000 đồng. FireSmart là nhà sản xuất trực tiếp. Liên hệ hotline để được giá tốt và tư vấn giải pháp đồng bộ gồm tủ WCP-1, đầu báo và thiết bị truyền tin FCOM.

Tải hướng dẫn sử dụng WSD / WHD / WSHD / FSMBL-001 (PDF)
