HƯỚNG DẪN SỬ DỤNG NÚT NHẤN BÁO CHÁY KHẨN CẤP

TÓM TẮT 30 GIÂY

Nút nhấn báo cháy gửi tín hiệu cháy về tủ trung tâm, rồi chuông báo cháy kêu.
FireSmart FSM-001 là nút nhấn kiểu A: mặt kính chỉ dịch chuyển, không vỡ, và reset được nhiều lần.
Có thể đấu dây với tủ trung tâm hoặc kết nối không dây.

Tiêu chuẩn quốc gia TCVN 7568 phần 11 – quy định về hộp nút nhấn báo cháy chia nút nhấn thành hai loại:

Loại	Cách hoạt động
Kiểu A (type A)	Hoạt động trực tiếp. Điều kiện báo cháy thay đổi tự động khi chi tiết dễ vỡ bị vỡ hoặc dịch chuyển, không cần thao tác tay thêm.
Kiểu B (type B)	Hoạt động gián tiếp. Sau khi chi tiết dễ vỡ bị vỡ hoặc dịch chuyển, người dùng phải thao tác tay riêng lên phần tử vận hành.

Nút nhấn báo cháy FireSmart – MODEL: FSM-001 là nút nhấn kiểu A. Mặt kính chỉ dịch chuyển, không vỡ khi nhấn nút.

Table of Contents

Thiết bị tương thích khi lắp đặt

Tủ trung tâm báo cháy từ 2 – 4- 5 – đến 8 kênh dòng FCP
Tủ trung tâm báo cháy từ 8 đến 40 kênh dòng FSP
Module định địa chỉ không dây FireSmart
Hộp tổ hợp báo cháy không dây FSMBL

Chức năng của nút nhấn báo cháy

Nút nhấn báo cháy hay còn gọi là nút ấn báo cháy. Nút gửi thông báo cháy tới tủ trung tâm báo cháy. Tủ phát tín hiệu ra chuông báo cháy để cảnh báo mọi người.

Nút lắp trên tường hoặc lắp vào vỏ hộp tổ hợp báo cháy. Nút có thể là hình vuông hoặc hình tròn, màu đỏ dễ nhận biết.

Nút thường đặt ngang tầm tay người lớn. Vị trí lắp: dọc hành lang, lối đi, lối thoát hiểm hoặc đầu cầu thang bộ.

LƯU Ý
Hành lang, lối đi hoặc lối thoát hiểm dài hơn 45 mét cần bố trí tối thiểu 45m một nút nhấn báo cháy.

Mặt nhựa trong trên nút là loại không vỡ. Mặt nhựa reset được nhiều lần, không cần thay sau khi nhấn nút để kích hoạt báo cháy.

Tính năng hoạt động

Dễ dàng ấn nút khi có sự cố cháy.
Reset lại được sau khi nhấn nút. Cách reset thông thường: dùng chìa khóa nhựa kèm theo trong hộp sản phẩm.
Tiêu thụ điện thấp.
Vỏ nhựa là loại nhựa không cháy và tự dập cháy.

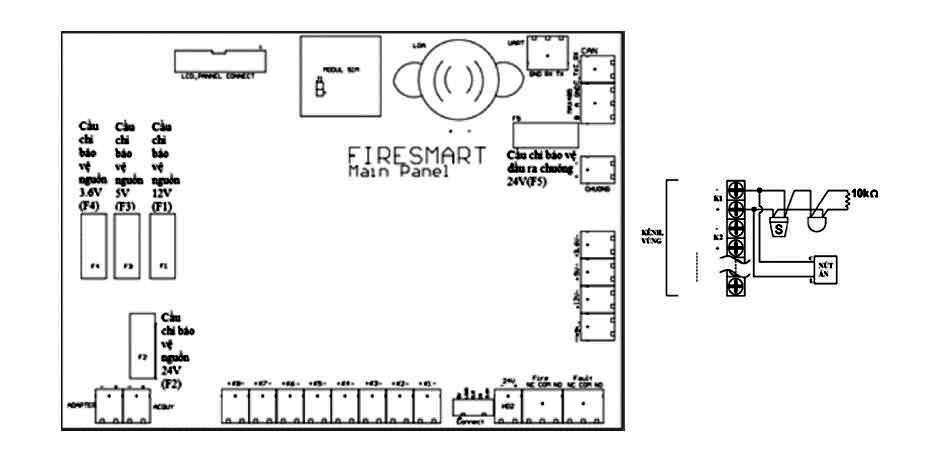

Kết nối bằng dây dẫn với tủ trung tâm, hoặc kết nối không dây với hệ thống báo cháy không dây hoặc thiết bị báo cháy độc lập.

Câu hỏi thường gặp: Làm thế nào để tắt và reset nút ấn báo cháy?

Nhấn nút reset trên tủ trung tâm báo cháy để tắt chuông báo động. Sau đó dùng chìa khóa nhựa xoay nhẹ vào khe cắm trên mặt nút nhấn. Nút trở về trạng thái bình thường.

Thông số kỹ thuật cơ bản

Thông số	Giá trị
Mã sản phẩm	FSM-001
Điện áp	DC-18-30V (DC-24V)
Dòng điện	0.2A
Màu	Đỏ
Giới hạn nhiệt độ	-10°C ÷ 50°C
Chất liệu	Nhựa chống cháy
Trọng lượng	180gr

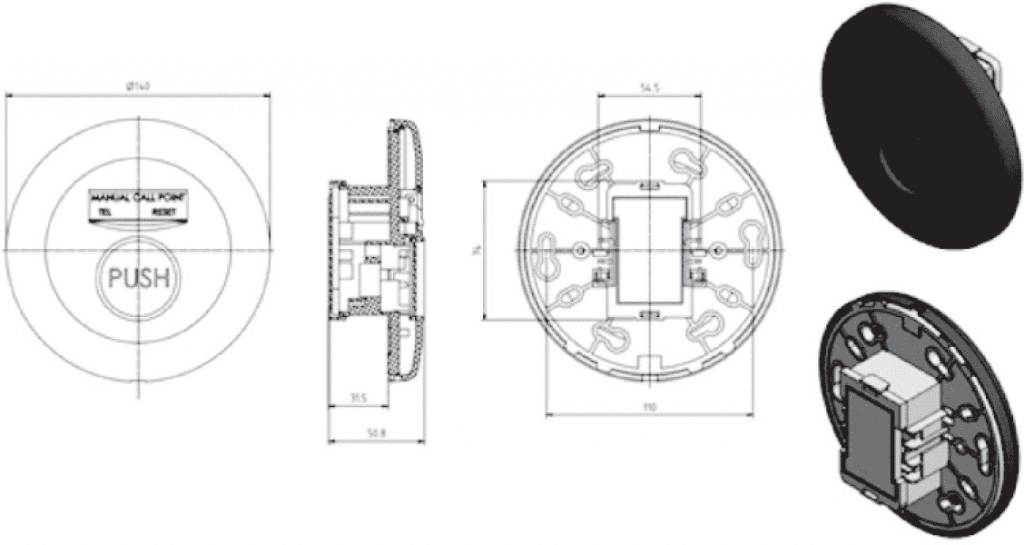

Hướng dẫn lắp đặt

Lắp trực tiếp vào tường

Lắp đế âm vào tường. Khoan vít nở trực tiếp vào tường. Khoảng cách giữa 2 vít: 107mm.
Mở mặt trước của nút ấn.
Gắn đế nút ấn vào đế âm trên tường. Cố định lại bằng vít.
Đóng mặt nút ấn lại.
