Hệ thống báo cháy có dây (kênh vùng)

TÓM TẮT 30 GIÂY

Báo cháy có dây (kênh vùng) hợp công trình mới có hạ tầng dây và tòa nhà vừa, lớn.
Ưu điểm: độ tin cậy cao, chi phí thiết bị tối ưu, dễ tích hợp hệ quản lý tòa nhà (BMS).
FireSmart cung cấp trọn bộ: tủ FCP (2–8 kênh), tủ FSP (10–40 kênh), đầu báo, chuông – đèn, nút ấn, thiết bị truyền tin.

Table of Contents

Hệ thống báo cháy có dây (kênh vùng) là gì?

Đầu báo nối bằng dây tín hiệu về tủ trung tâm theo từng kênh (zone). Mỗi kênh giám sát một khu vực. Khi có cháy, tủ hiển thị kênh báo động và kích hoạt chuông, đèn, nút ấn cùng các thiết bị liên động.

Đây là kiến trúc kinh điển, tin cậy, hợp công trình có hạ tầng dây.

Khi nào nên chọn hệ báo cháy có dây?

Công trình xây mới hoặc đang thi công phần thô, dễ đi dây âm tường.
Tòa nhà vừa và lớn, nhà máy, nơi cần độ tin cậy cao và chi phí thiết bị tối ưu.
Nơi cần tích hợp với hệ quản lý tòa nhà (BMS) và các hệ liên động (bơm, quạt, thang máy…).

So sánh báo cháy có dây và không dây

Tiêu chí	Có dây (FCP/FSP)	Không dây (WCP-1)
Phù hợp	Công trình mới, có hạ tầng dây; tòa nhà vừa–lớn	Công trình cải tạo, di tích, nơi khó đi dây
Ưu điểm	Độ tin cậy cao, chi phí thiết bị tối ưu, dễ tích hợp BMS	Lắp nhanh, không đục tường, tiết kiệm tới 90% nhân công
Quy mô	FCP 2–8 kênh; FSP 10–40 kênh, mỗi kênh tới 32 đầu báo	160 thiết bị địa chỉ/network
Kết nối	Dây tín hiệu, giám sát đứt/chập bằng EOL	Không dây 444,4 MHz, mạng tự định tuyến

Thiết bị trong hệ báo cháy có dây FireSmart

Nhóm	Thiết bị
Tủ trung tâm	FCP 2–8 kênh và FSP 8–40 kênh

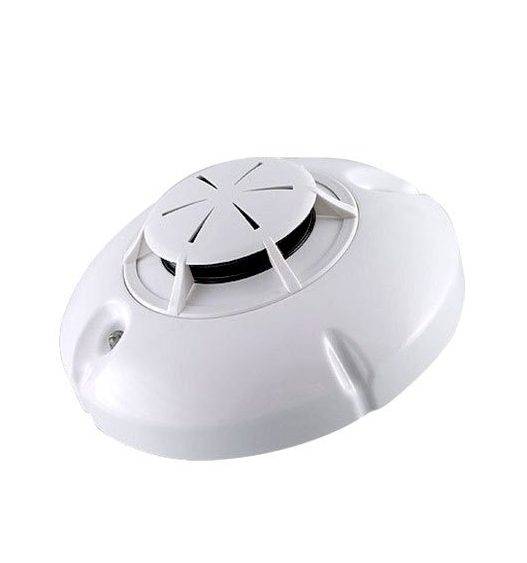

Đầu báo	đầu báo khói quang điện FSS-001, đầu báo nhiệt FSH-001
Cảnh báo và nút ấn	còi – đèn báo cháy FSBL-001, đèn báo cháy FSL-001, nút ấn báo cháy khẩn cấp FSM-001
Mở rộng và truyền thông	module mở rộng ngõ ra FS-IO, module truyền thông mạng SCM/MCM
Truyền tin	thiết bị truyền tin báo sự cố FCOM

Xem toàn bộ danh mục sản phẩm báo cháy có dây (kênh vùng) FireSmart.

Thông số chung của tủ FCP/FSP

Hạng mục	Thông số
Số đầu báo mỗi kênh	Tối đa 32 đầu báo; giám sát đứt/chập bằng điện trở cuối đường dây (EOL)
Chống báo giả	Báo trễ 20 giây
Ngõ ra	02 ngõ ra NO/NC + 01 ngõ ra 24VDC điều khiển thiết bị ngoại vi
Tủ FSP	Màn hình LCD 20×4 tiếng Việt, bộ nhớ 8.000 sự kiện, lập trình cause & effect

LƯU Ý
Nơi lắp đặt phải có người trực 24/24, hoặc truyền tín hiệu tới nơi trực và tự động truyền tin tới Cảnh sát PCCC (kết nối 114). Hệ phải được tiếp đất bảo vệ. Phạm vi bắt buộc trang bị theo QCVN 10:2025/BCA.

Câu hỏi thường gặp

1️⃣ Hệ báo cháy có dây khác không dây thế nào?

Hệ có dây nối đầu báo về tủ bằng dây tín hiệu theo kênh. Hệ này hợp công trình mới có hạ tầng dây, độ tin cậy cao, dễ tích hợp BMS. Hệ không dây kết nối bằng sóng 444,4 MHz, lắp nhanh, hợp công trình cải tạo.

2️⃣ Tủ FCP và FSP khác nhau ra sao?

FCP là tủ kênh vùng cơ bản 2–8 kênh, dùng cho cửa hàng, văn phòng, xưởng nhỏ. FSP là tủ cao cấp 10–40 kênh, có LCD tiếng Việt, nhớ 8.000 sự kiện, có cause & effect. FSP dùng cho tòa nhà vừa và lớn.
